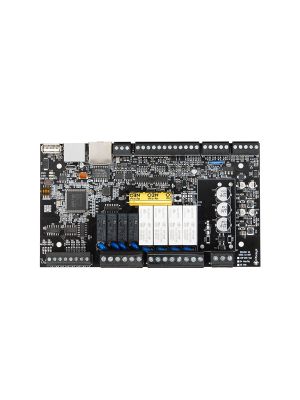

La gamma PLC Pixsys PL600 è caratterizzata da una struttura modulare e flessibile. La CPU PL600 si configura come unità di controllo e nodo di connettività, completa di seriali RS485 e RS232 (Modbus RTU), Ethernet (Modbus TCP/IP), CanOpen ed è basata su microprocessore ARM CORTEX A8 -1 GHz.

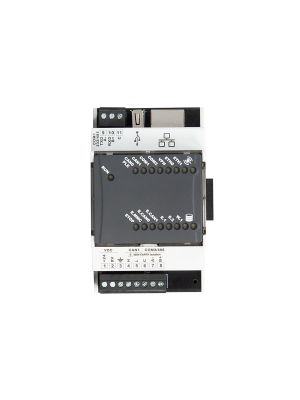

Le diverse combinazioni di I/O analogico-digitali risiedono invece su moduli PLE500, che comunicano con la CPU tramite Bus interno real-time su barra DIN. Per l'acquisizione e la gestione di I/O remoti è disponibile anche la serie MCM260X.
Per la connettività Industria 4.0 è supportato il protocollo Modbus/TCP, oltre a MQTT e OPC-UA disponibili come funzioni integrate nel tool di sviluppo LogicLab.
PL700 è la CPU del PLC modulare Pixsys che integra il runtime Codesys Control SL v4.8, programmabile con l'ambiente CODESYS ed eventualmente integrabile con ulteriori librerie di funzioni disponibili nello store ufficiale Codesys.
Il runtime Codesys integrato supporta nativamente i protocolli:
• CODESYS CANopen Manager / Dispositivo
• CODESYS EtherCAT Master
• CODESYS EtherNet/IP Scanner / Scheda
• CODESYS J1939
• CODESYS Modbus TCP Master / Slave
• CODESYS Modbus Serial Master / Slave
• CODESYS PROFINET Controller / periferica
La connettività per Industria 4.0 è garantita dal supporto del protocollo OPC UA Server, come versione completa per lo scambio di dati e dal protocollo MQTT disponibile come blocco funzione.
Le funzionalità del runtime possono essere ulteriormente ampliate con l'acquisto dallo store Codesys dei seguenti pacchetti:
• CODESYS BACnet SL
• CODESYS KNX SL
• CODESYS SoftMotion SL
• CODESYS SoftMotion CNC+Robotics SL
La funzionalità CODESYS WebVisu integrata consente l'accesso ad un "Virtual HMI" per la visualizzazione di sinottici personalizzati tramite browser su PC o tramite Web Panel Pixsys dedicato.
Per l'acquisizione degli I/O locali sono disponibili i moduli Pixsys PLE500 con Bus integrato PLE-DIN-BUS mentre la serie MCM260X tramite RS485 o CAN è la soluzione per gli I/O remoti.
Per poter programmare il dispositivo PL700 in ambiente Codesys, è necessario installare il pacchetto "CODESYS Control for PL700 4.8.0.0 package" scaricabile dalla sezione Documentazione.
SIMATIC S7-1200, CPU 1214C, CPU compatta, DC/DC/DC, I/O onboard: 14 DI DC 24 V; 10 DO 24V DC; 2 AI 0-10V DC, alimentazione di corrente: DC 20,4-28,8V DC, memoria di programma / memoria dati 100 KB. Consegna 8-12 giorni lavorativi.
